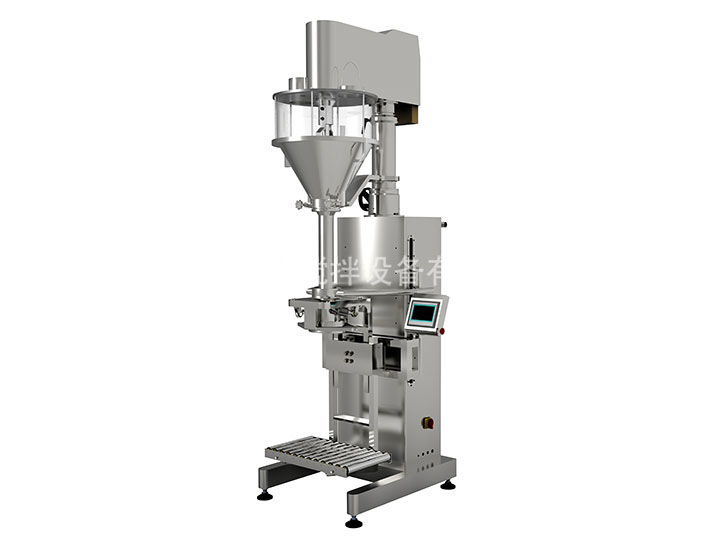

XY-TC-D2型称重式螺杆充填包装机

1.简要说明
该机主要针对容易扬尘的超细粉末及高精度的包装要求而开发设计，根据装在容器下面的重量传感器给出的信号完成双速充填、计量及升降等工作，适用于包装添加剂、碳粉、灭火器干粉、其它超细粉末、及有高精度包装要求的粉末等。

2.主要特征
容器托盘下装有重量传感器，根据预先设定的重量进行快速和慢速充填，保证高包装精度。
伺服马达带动托盘升降，升降速度可任意设定，充填时基本上无粉尘扬出污染环境。
伺服马达及伺服驱动控制螺杆，性能稳定、精度高。
PLC控制、触摸屏人机界面显示，操作简便。
全不锈钢结构；组合式料箱，清洗方便。
充填头配有手轮调整高度，轻松实现多种规格包装。
固定式螺杆安装结构，充填时不会影响物料性质。
工作流程：人工套袋或人工放罐 → 容器升高 → 快速充填，同时容器下降 → 重量达到预量值 → 慢速充填 → 重量达到目标值 → 人工取出容器。
气动夹袋装置和托罐装置可供选择，只需选择不同装置，即可满足罐装和袋装要求。
3.主要参数

包装重量	10kg - 30kg
包装精度	≤±0.1-0.2%
包装速度	1 - 3次/分钟
电源	3P AC208 - 415V 50/60Hz
整机功率	6KW
整机重量	700kg
整机体积	1135×980×3200mm
料箱容积	80 L

4.配置清单

序号	名称	型号规格	产地品牌
1	不锈钢	SUS304	中国
2	PLC		德国西门子
3	触摸屏		德国西门子
4	充填伺服马达	3KW	松下
5	充填伺服驱动器	3KW	松下
6	搅拌减速电机	1.5KW	台州清华紫光
7	电磁阀		台湾新恭
8	气缸	MA50X50	台湾亚德克
9	升降伺服马达	1.5KW	松下
10	升降伺服驱动器	1.5KW	松下
11	升降减速器	RV50/7.5	上海赛尼
12	电源开关	HZ5BGS	温州长信
13	断路器		施耐德
14	急停开关		施耐德
15	滤波器	ZYH-EB-10A	北京中宇豪
16	交流接触器	CJX2 1210	温州正泰
17	热继电器	NR2-25	温州正泰
18	直流继电器	MY2NJ 24DC	日本欧姆龙
19	开关电源		常州诚联
20	称重传感器	IL150	梅特勒-托利多
21	光电传感器	BR100-DDT	韩国奥托尼克斯
22	料位传感器	NL-2000	上海雅鸿
23	变频器	VFD-015EL(1.5KW)380V	台湾台达

5.随机附件清单

序号	名称	型号	单位	数量	备注
1	呆扳手		支	2	工具
2	活动扳手		支	1	工具
3	内六角扳手		套	1	工具
4	十字螺丝刀		把	2	工具
5	一字螺丝刀		把	2	工具
6	脚踏开关		只	1	附件
7	插座		只	1	附件
8	加压盘		只	1	附件
9	砝码	10KG	个	1	附件
10	螺旋		套	1	附件
11	使用说明书		份	1	文件
